CAD図面集 キッチンリフォーム

このページは、リフォーム事例内のキッチンリフォームの図面集です。
実際の施工例は、リフォーム事例内のキッチンリフォームに載せております。
いいリフォームなどのご参考になれればと思います。
実際に工事にかかる前に、打ち合わせの時に使用した図面です。
平面図や3DCADでの立体のパーツ図(立体イメージ)、図面を上から見たときの3Dでの図面で鳥瞰図などです。

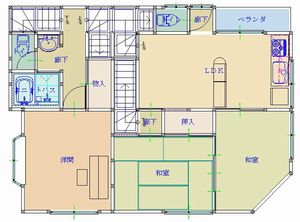

キッチンリフォーム図面前

これは、リフォーム事例内のキッチンリフォームのリフォームを施工する前の平図面です。
この家は、2棟がほぼくっついていて左下の洋間と隣の和室で分かれてます。
LDKの拡張の要望で、図面を見るまでは左下の和室との統合と思いましたが、 図面で、左下、洋間と隣和室をLDKにできそうで、調べてみるとなんとかなりそうで、次の図面になりました。

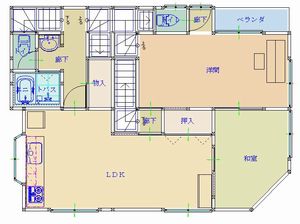

キッチンリフォームの平面図後

これが、実際のリフォーム後の図面です。
前の洋間と和室を解体して、壁をぬいてLDK1部屋にリフォームしました。
前に左下の洋間に、新しくシステムキッチンを据え付ける所に前のキッチンの> 排水や、ガス元、給水などを移動するもいかせたので、よかったです。
前のLDKよりかなり広くなり、キッチンも大きくなり、喜んでいただけました。
前のLDK(キッチン)は、洋間にしました。

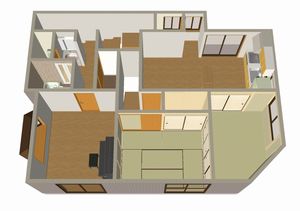

キッチンリフォームの鳥瞰図前

これは、リフォーム前の鳥瞰図です。
図面が、平面図に対して、立体の平面図なので、よりわかりやすくなると思います。
元は、2棟でしたので、また3階建てなのであまり使っていない部屋もあったようです。

キッチンリフォームの鳥瞰図後

これは、リフォーム後の鳥瞰図です。
2つの部屋を1つのLDK1部屋にしてのイメージが、平面図より立体の平面図 鳥瞰図のほうがわかりよいと思います。
実際に、この鳥瞰図を見て、これなら前より使い勝手がよさそうで、リフォームが決定されました。

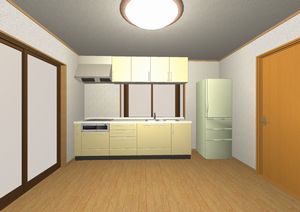

キッチンリフォームの3Dパーツ図

これは、リフォーム後のLDKのキッチンを正面から見た時の3Dの立体イメージのパース図です。
大体こんな感じになるとイメージがない時より、できやすいと思います。
